Configuring Rapid PVST+

Langkah - Langkah Configurasi Rapid PVST+ :

Buat desain Seperti ini

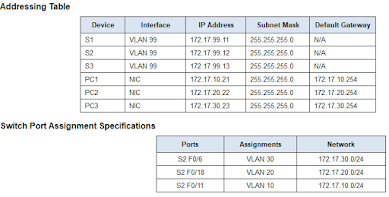

Setelah membuat desain lalu tentukan IP dari setiap PC dan Switch seperti dibawah ini:

untuk objek yang kita butuhkan adalah

Part 1: Configure VLANs
Part 2: Configure Rapid Spanning Tree PVST+ Load balancing
Part 3: Configure PortFast and BPDU Guard

untuk desain yang belum di configurasi bisa langsung di Download disini Configuring Rapid PVST.pka

Langkah yang pertama silahkan Setting CLI pada Switch

1.      Switch S1

S1>en

S1#conf t

S1(config)#vlan 10

S1(config-vlan)#vlan 20

S1(config-vlan)#vlan 30

S1(config-vlan)#vlan 40

S1(config-vlan)#vlan 50

S1(config-vlan)#vlan 60

S1(config-vlan)#vlan 70

S1(config-vlan)#vlan 80

S1(config-vlan)#vlan 99

S1(config-vlan)#int range f0/1-4

S1(config-if-range)#switchport mode trunk

S1(config-if-range)#switchport trunk native vlan 99

S1(config)#int vlan 99

S1(config-if)#ip add 172.17.99.11 255.255.255.0

S1(config-if)#no shut

S1(config)#spanning-tree mode rapid-pvst

S1(config)#spanning-tree vlan 1,10,30,50,70 root primary



2.     Switch S2

S2(config)#int fa0/11

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 10

S2(config-if)#spanning-tree bpduguard enable

S2(config-if)#spanning-tree portfast

S2(config-if)#no shut

S2(config)#int fa0/18

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 20

S2(config-if)#spanning-tree bpduguard enable

S2(config-if)#spanning-tree portfast

S2(config-if)#no shut

S2(config)#int fa0/6

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 30

S2(config-if)#spanning-tree bpduguard enable

S2(config-if)#spanning-tree portfast

S2(config-if)#no shut

S2(config-if)#vlan 10

S2(config-vlan)#vlan 20

S2(config-vlan)#vlan 30

S2(config-vlan)#vlan 40

S2(config-vlan)#vlan 50

S2(config-vlan)#vlan 60

S2(config-vlan)#vlan 70

S2(config-vlan)#vlan 80

S2(config-vlan)#vlan 99

S2(config-vlan)#ex

S2(config)#int vlan 99

S2(config-if)#ip add 172.17.99.12 255.255.255.0

S2(config-if)#ex

S2(config)#int range f0/1-4

S2(config-if-range)#switchport mode trunk

S2(config-if-range)#switchport trunk native vlan 99

S2(config)#spanning-tree vlan 1,10,20,30,40,50,60,70,80,99 root secondary

S2(config)#spanning-tree mode rapid-pvst

S2(config-if)#no shut



3.     Switch S3

S3>en

S3#conf t

S3(config)#vlan 10

S3(config-vlan)#vlan 20

S3(config-vlan)#vlan 30

S3(config-vlan)#vlan 40

S3(config-vlan)#vlan 50

S3(config-vlan)#vlan 60

S3(config-vlan)#vlan 70

S3(config-vlan)#vlan 80

S3(config-vlan)#vlan 99

S3(config-vlan)#int range f0/1-4

S3(config-if-range)#switchport mode trunk

S3(config-if-range)#switchport trunk native vlan 99

S3(config)#spanning-tree mode rapid-pvst

S3(config)#spanning-tree vlan 20,40,60,80,99 root primary

S3(config)#int vlan 99

S3(config-if)#ip address 172.17.99.13 255.255.255.0

S3(config-if)#no shut

Nah disini contoh jaringan Rapid PVST+ yang telah berjalan dengan menggunkan configurasi seperti diatas

Oke mungkin Segitu yang bisa saya sampaikan monhon maaf bisa ada penulisan yang tidak benar saya ucapkan terima kasih
