Lang kah - Langkah Configurasi Rapid PVST+ : Buat desain Seperti ini  Setelah membuat desain lalu tentukan IP dari setiap PC dan Switch seperti dibawah ini: untuk objek yang kita butuhkan adalah Part 1: Configure VLANs Part 2: Configure Rapid Spanning Tree PVST+ Load balancing Part 3: Configure PortFast and BPDU Guard untuk desain yang belum di configurasi bisa langsung di Download disini  Configuring Rapid PVST.pka Langkah yang pertama silahkan Setting CLI pada Switch 1.       Switch S1 S1>en S1#conf t S1(config)#vlan 10 S1(config-vlan)#vlan 20 S1(config-vlan)#vlan 30 S1(config-vlan)#vlan 40 S1(config-vlan)#vlan 50 S1(config-vlan)#vlan 60 S1(config-vlan)#vlan 70 S1(config-vlan)#vlan 80 S1(config-vlan)#vlan 99 S1(config-vlan)#int range f0/1-4 S1(config-if-range)#switchport mode trunk S1(config-if-range)#switchport trunk native vlan 99 S1(config)#int vlan 99 S1(config-if)#ip add 172.17.99.11 255.255.255.0 S1(config-if)#no shut S1(config)#spanning-tree mode rapid-pvst S1(config)#sp

Untuk Langkah Langkah yang harus digunkan yaitu: 1. Device yang di masukan kedalam Aplikasi Cisco PAcket Tracer  3 PC 3Switch Kabel UTP Stright Kabel UTP Cross Over 2. Buatlah Desain Seperti dibawah ini 3. Buatlah VLAN 10, 20, 30, 40, 50, 60, 70, 80, 99 di semua switch      Contoh :     disini saya buat VLAN di Switch 1 Konfigurasi di Switch 2 SW2>en SW2#conf t SW2(config)#vlan 10 SW2(config-vlan)#vlan 20 SW2(config-vlan)#vlan 30 SW2(config-vlan)#vlan 40 SW2(config-vlan)#vlan 50 SW2(config-vlan)#vlan 60 SW2(config-vlan)#vlan 70 SW2(config-vlan)#vlan 80 SW2(config-vlan)#vlan 99 SW2(config-vlan)#exit Konfigurasi di Switch 3 SW3>en SW3#conf t SW3(config)#vlan 10 SW3(config-vlan)#vlan 20 SW3(config-vlan)#vlan 30 SW3(config-vlan)#vlan 40 SW3(config-vlan)#vlan 50 SW3(config-vlan)#vlan 60 SW3(config-vlan)#vlan 70 SW3(config-vlan)#vlan 80 SW3(config-vlan)#vlan 99 SW3(config-vlan)#exit 4. Mengaktifkan mode access pada semua switch dan mendaftarkan vlan - vlan yang telah ditentukan Untuk V

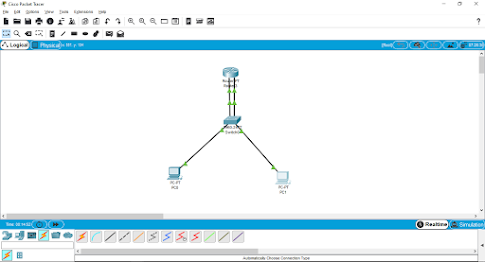

Assalamu'alaikum   Oke baik disini saya akan menjalskan bagaimana cara konfigurasi Legecy Inter-VLAN Routing di aplikasi Packet Tracter Cisco. Sebelum kita masuk kedalam materi kita harus paham dan mengenal terlebih dahulu tentang Legacy Inter-VLAN Routing.      Legacy inter-VLAN   Routing  menggunakan interfaces fisik yang memiliki batasan penting. Router memiliki nomor batas interfaces fisik untuk terhubung ke VLANs berbeda. Seperti beberapa VLANs meningkat dalam jaringan, memiliki satu router fisik setiap VLAN sangat cepat menhabiskan kapasitas interface fisik pada router.      Secara fungsi, model router-on-a-stick sama penggunaannya dengan model legacy inter-VLAN routing, tapi dibandingkan menggunakan interfaces fisik untuk menjalankan routing, subinterfaces satu interface fisik yang digunakan.      Menggunakan trunk link dan subinterfaces menurunkan penggunaan jumlah port router dan switch. Tidak hanya bisa menghemat uang, juga bisa mengurangi rumitnya konfigurasi. Karena itu
